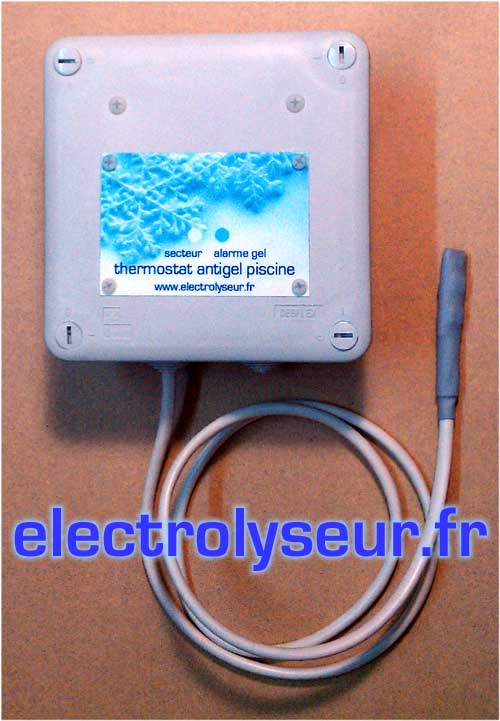

Thermostat Hors Gel Intelligent
pour Piscine
Système double action à économie d'énergie
Sonde numérique double précise au 1/2°C
Paramétrable sur 0°C -2°C -4°C -6°C
INDISPENSABLE si vous effectuez un hivernage ACTIF !
Équipez-vous dès maintenant d'une sécurité contre le gel ! (assistance téléphonique gratuite pour la pose et le câblage !)
DESCRIPTION

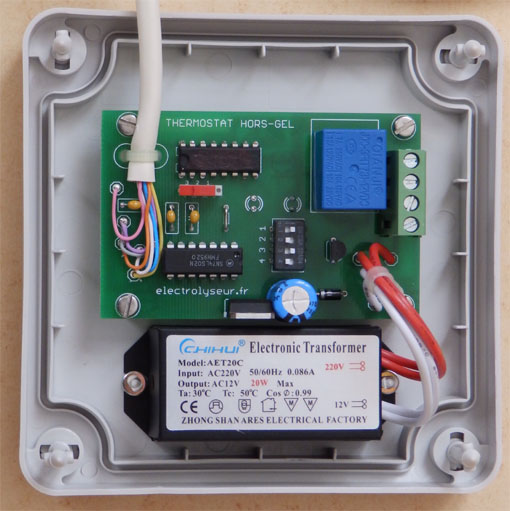

Coffret électronique destiné à protéger automatiquement l'ensemble de votre installation de filtration de piscine privée en cas de gel par mise en marche forcée de la filtration.
Il est équipé d'une sonde comportant 2 capteurs de températures numériques DALLAS DS1620S dotés d'une précision au ½ degré centigrade.
(voir la page 12 de la datasheet ci-dessous)
Ce thermostat est doté d'une action séquentielle (paramétrable d'une heure ou une demie heure) lorsque que le premier seuil de température d'alerte est atteint avant la mise en marche continuelle de la filtration quand le second niveau de température basse est atteint.
Ce système permet une économie d'énergie non négligeable qui ne fait fonctionner qu'une heure sur deux ou bien une demie heure sur deux votre filtration lorsque le premier palier de température basse est atteint.
En effet, il est inutile de mettre en marche permanente votre filtration quand la température extérieure commence à baisser juste au dessous de zéro degré centigrade
Une heure ou une demi-heure de filtration sur deux suffit amplement !
C'est ce que fera ce thermostat lorsque le premier seuil de déclenchement sera atteint !
Si la température extérieure vient à descendre au dessous du deuxième palier programmé, par exemple -4 ou -6°Centigrade
dans ce cas la filtration sera continue.
IMPORTANT ! Pour des raisons de sécurité le palier à - 6°C n'est pas débrayable !
Il est programmé d'office dans le thermostat.
Le paramétrage se fait très simplement à l'aide de dip-switches.
INSTALLATION
Ce coffret étanche IP54 peut être installé dans l'enceinte du local de filtration, dans le bloc de filtration lui même, par contre la sonde doit être installée à l'extérieur du local, exposée si possible au nord et au vent dominant.
Cette sonde qui se trouve au bout d'un câble d'un mètre environ est complètement étanche.
Contactez moi si vous avez besoin d'une longueur supérieure à un mètre entre la sonde et le thermostat.
Il est important, pour le bon fonctionnement du système, que la sonde soit placée à un endroit qui n'est pas réchauffé par la mise en route de la filtration (intérieur du local technique ou bloc filtrant par exemple).
Une diode LED rouge ( secteur ) clignotant toutes les 3 secondes indique la présence de l'alimentation 230~volts dans le module ainsi que le bon fonctionnement du timer intégré.
Une diode LED bleue ( alarme gel ) indique la mise en marche forcée de votre filtration et que le seuil de température basse programmé est atteint.
Ce thermostat hors-gel pour piscine se connecte très simplement
en parallèle sur l'horloge de votre circuit de filtration !
voici comment nous vous conseillons de le câbler au boîtier électrique de votre filtration:
Appareil conforme à la directive basse tension 73/23/CEE (Norme EN60335-1)
et à la directive CEM 89/336/CEE (Norme NF EN55-014 et NF EN55-104).
PRIX UNITAIRE COMPLET AVEC SONDE NUMÉRIQUE DOUBLE 128 € + port COLISSIMO SUIVI !
Si vous êtes en Outre-Mer ou dans un pays de la CEE un click sur ci-dessus puis faire votre choix de port.
1 INTELLIGENT FROST PROTECTION THERMOSTAT FOR SWIMMING POOL US $ 196 for CANADA & USA !
CE THERMOSTAT EST ÉGALEMENT MAINTENANT DISPONIBLE
PROGRAMMÉ AVEC LES VALEURS AU 1/2 ° PRES DE VOTRE CHOIX !
DÉLAI DE RÉALISATION: 3 JOURS OUVRABLES
NOMBREUSES UTILISATIONS POSSIBLES !
Par exemple:
COMMANDE DE CORDONS CHAUFFANTS
COMMANDE DE VENTILATEURS
COMMANDE D'OUVERTURE ET FERMETURE DE VOLETS
COMMANDE D'OUVERTURE ET FERMETURE D'ELECTROVANNES etc etc...
voici comment câbler un cordon chauffant au thermostat:
Il suffit de renseigner, lors de votre commande,
les 2 valeurs en °Centigrade du premier déclenchement à 50% du temps
dans la première cellule de saisie prévue à cet effet
puis les 2 valeurs du second déclenchement à 100% du temps
dans la deuxième cellule de saisie prévue à cet effet
IMPORTANT: un email vous sera envoyé pour CONFIRMER votre choix
afin de le VALIDER !
Vous pouvez choisir n'importe quelle valeur comprise entre +100°C et -25°C
au pas de 0,5°C , par exemple:
Choix des 2 T° à 50% temps : +5°C et +3,5°C
Choix des 2 T° à 100% temps : +0,5°C et -2°C
PRIX UNITAIRE COMPLET AVEC SONDE NUMÉRIQUE DOUBLE PROGRAMMÉE A VOS VALEURS128 € + port COLISSIMO SUIVI !
Si vous êtes en Outre-Mer ou dans un pays de la CEE un click sur ci-dessus puis faire votre choix de port.
CE THERMOSTAT EST ÉGALEMENT MAINTENANT DISPONIBLE
EN MODE ÉTÉ ET HIVER !
DÉLAI DE RÉALISATION: 3 JOURS OUVRABLES
Une température HAUTE pour forcer la filtration en ÉTÉ
programmée à la valeur de votre choix !
Dès que la température extérieure dépassera par exemple 29°C
votre filtration se mettra en marche
Ce mode étant bien entendu "débrayable" par dip-switch.
Trois températures BASSES programmées pour l'HORS-GEL en HIVER !
Le premier palier sera programmé à 50% du temps (par exemple 0°C)
Les deux valeurs du palier suivant seront programmées à 100% du temps
par exemple -4°C et -6°C
Il suffit de renseigner, lors de votre commande,
la valeur du MODE ÉTÉ en degrés °Centigrade
dans la première cellule de saisie prévue à cet effet
puis les 3 valeurs du MODE HIVER dans la seconde cellule de saisie
IMPORTANT: un email vous sera envoyé pour CONFIRMER votre choix
afin de le VALIDER !
Vous pouvez choisir n'importe quelle valeur comprise entre +100°C et -25°C
au pas de 0,5°C
